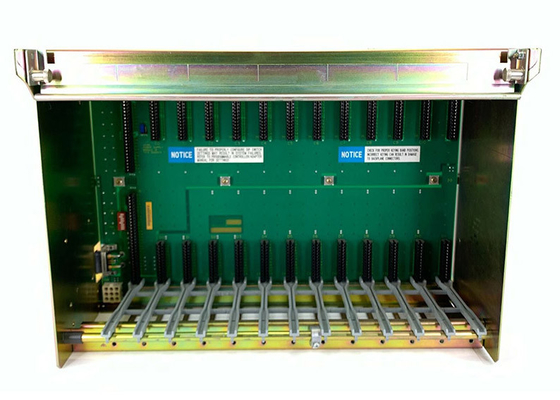

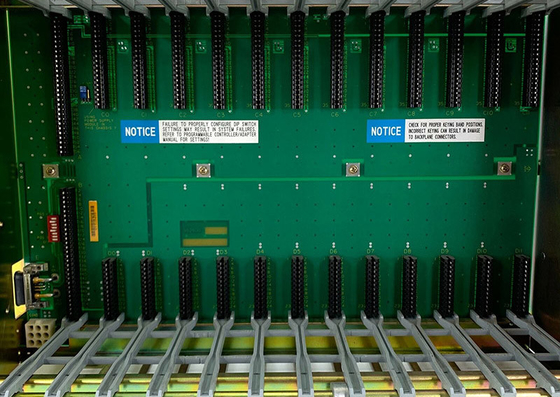

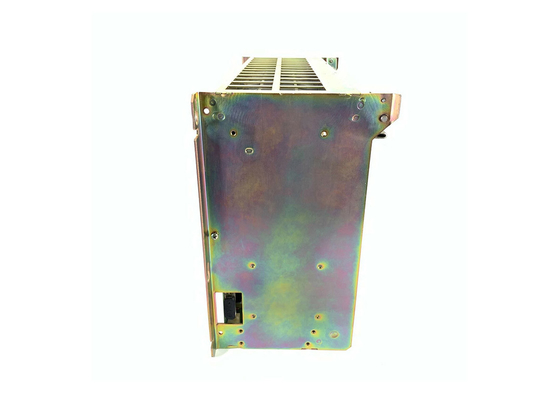

AB 1771-A3B1, chassi universal do I/O, 24 ampères, 12 entalhes

O AB 1771-A3B1 é um chassi do I/O para os módulos 1771 do I/O. O sistema 1771 PLC-5 é um sistema modular que precise um chassi 1771 do I/O de permitir a instalação dos vários módulos. Uma comunicação entre os módulos do I/O e o módulo de processador ou o módulo do adaptador do I/O é fornecida pela placa traseira. O chassi 1771-A3B1 tem 12 entalhes do I/O. Tem dimensões de 12,4 x de 19,0 x de 7,6 dentro. e pesa 12,6 libras. Para a instalação em um sistema 1771 PLC-5, usa um método da montagem do para trás-painel com afastamento adequado e cerco aberto. A placa traseira do chassi tem uma fonte de alimentação de 8A em C.C. 5V. O chassi 1771-A3B1 tem uma configuração universal para o projeto da montagem e de sistema do chassi devido a seu próprio projeto consistente. Para a expansão futura, pode facilmente ser substituído com um chassi maior. Pretende-se para o uso em um ambiente industrial com temperaturas de funcionamento do °F) umas 0 - o °C de 60 (32 - 140, uma humidade relativa 5- 95% noncondensing, e um choque 30g de funcionamento.

O AB 1771-A3B1 é um chassi universal do I/O que seja parte do boletim 1771 do produto. Este módulo é usado principalmente para fornecer um lugar da instalação do hardware programável do controle de lógica (PLC) tal como fontes de alimentação, processadores, módulos do I/O, e módulos da especialidade. Igualmente fornece a dobradiça dos vários braços prendendo que são usados para terminar fios de sinal para conectar aos módulos.

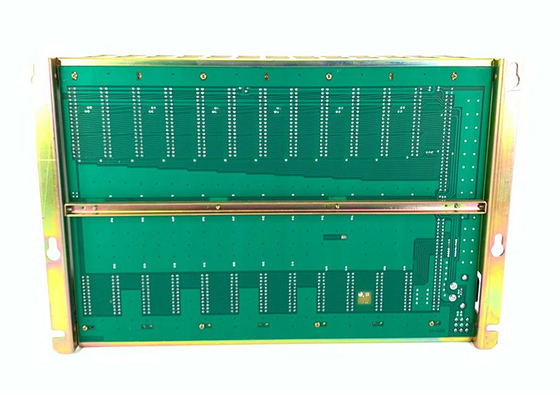

O 1771-A3B1 hospeda a conectividade do módulo à placa traseira assim como à placa traseira própria. A tensão da saída e a corrente da fonte de alimentação conectada são distribuídas pelos circuitos eletrônicos instalados a este chassi que é recebido por cada módulo instalado. Este chassi pode acomodar até doze (12) módulos e pode ser usado como a cremalheira local, prolongada, ou remota do I/O (RIO). Tem uma corrente de saída máxima de 24 ampères e apoia a montagem de painel somente através das abas de montagem fornecidas. Este chassi é fixado ao painel traseiro do cerco com o uso do ¼ - 20 (M6 x 10) parafusos de montagem.

Este chassi tem especificações da temperatura de 0 a 60 graus Célsio ou 32 a 140 graus de Fahrenheit para a temperatura de funcionamento e uma temperatura de armazenamento de -40 a 85 graus Célsio ou -40 a 185 graus de Fahrenheit com uma humidade relativa de 5 - 95%, não-condensando-se. Pesa 5,9 quilogramas ou 13 libras e mede fisicamente 483 x 339 x 221 milímetros ou 19,0 x 12,4 7,6 polegadas. É aprovado e certificado para o uso áreas em aplicação da classe 1, da divisão 2, dos grupos A, do B, do C e do D com choque e vibração de funcionamento de 2g em 10-500 Hertz e 15g, respectivamente.
