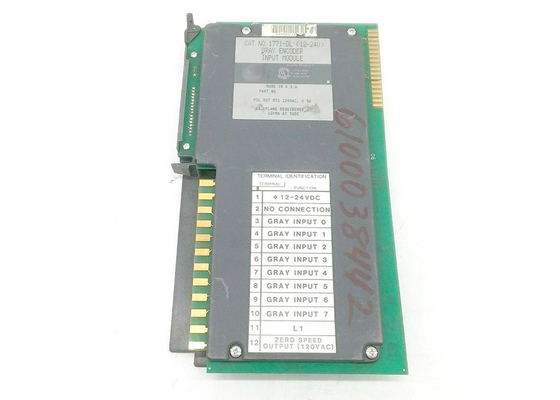

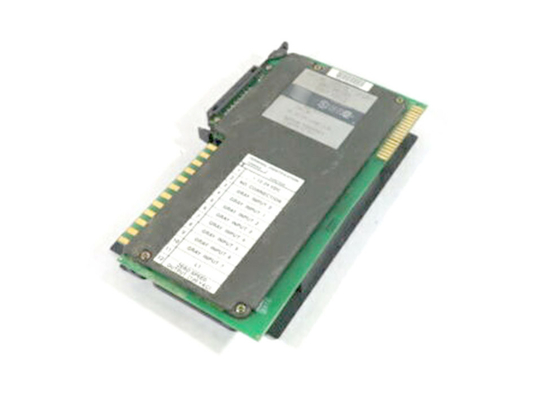

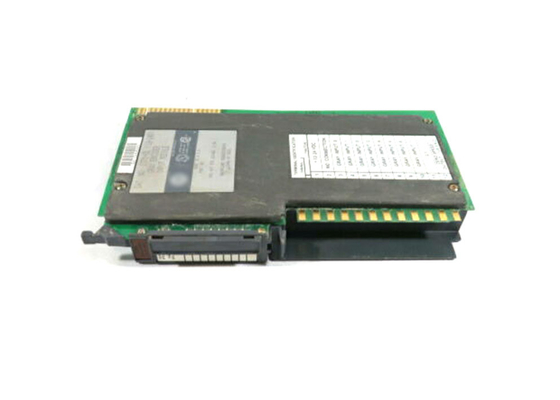

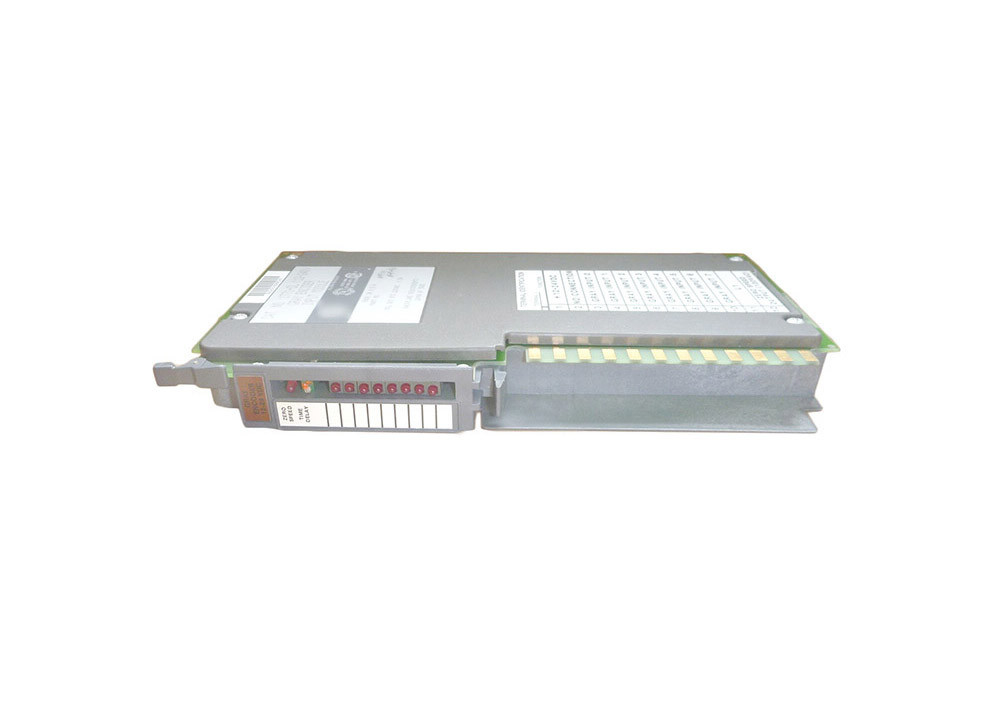

Módulo de posicionamento do PLC 5 I O 1 quilohertz 1 entalhe Allen Bradley 1771-DL

O AB 1771-DL é um módulo de conversão de código de Gray. Ele requer uma fonte de alimentação de 12-24V DC conectada entre o 1771-WB e o codificador absoluto.O codificador 845A-SJZ3DN6DW de 8 bits Gray é compatível com este móduloO código cinza de 8 bits é então convertido de um codificador absoluto para um número binário de 8 bits.Este será então usado como uma entrada para o controlador AB programável. Enquanto o codificador cinzento estiver em movimento, o interruptor triático de velocidade zero de 120V AC está ligado. O interruptor só se desligará depois que o módulo reconhecer que o movimento parou em um atraso de tempo selecionável.Utilizando a panela de corte localizada na frente do móduloNo caso dos dispositivos de comando, o atraso de tempo pode ser modificado entre 0,3 e 6 segundos.O interruptor pode ser usado quando uma falha do codificador é detectada porque ele vai agir como um bloqueio de segurança e abrir o circuito de acionamentoO interruptor tem uma frequência de funcionamento de 47-63 Hz. O interruptor tem uma corrente de saída contínua de 0,5 A e uma corrente de aumento de 2 A por 10 milissegundos.O interruptor tem uma corrente de carga mínima de 50 mA e a queda de tensão no estado ON é de 2V a uma corrente de carga de 100 mAO 1771-DL tem uma corrente de vazamento máxima de 5 mA no estado de desligamento e o fusível de saída tem uma corrente de 8 AG a 1 A de golpe normal.O módulo só recebe entradas do codificador que acompanha uma posição de rotação de 0-360 graus. E estes valores de posição serão convertidos para um código cinza de 8 bits de 0-255. Usando o cabo multicondutor, o codificador pode enviar os valores de posição codificados para o módulo 1771-DL.Os valores devem ser colocados no plano de fundo do chassi de E/S do móduloO módulo irá emitir um binário de 8 bits 0-255 para a entrada do processador através do plano de fundo.

O módulo tem dimensões estimadas de 1" x 6" x 10" (3 cm x 15 cm x 25 cm) e pesa 0,43 kg. A chaveira só funcionará entre os pinos 4 e 6 e entre os pinos 24 e 26.A temperatura de funcionamento é de 32 ∼ 140 graus Celsius.A temperatura de armazenamento do módulo é de -40-185 graus Fahrenheit com uma umidade relativa não condensante de 5 a 95%. A corrente do plano de fundo é de 120 mA a 5V DC e 1 milissegundo de atraso no tempo do filtro de entrada.O 1771-DL tem um 6 mA por bit em 10V DC e 15 mA por bit em 27V DC na corrente de fonte de entrada.
