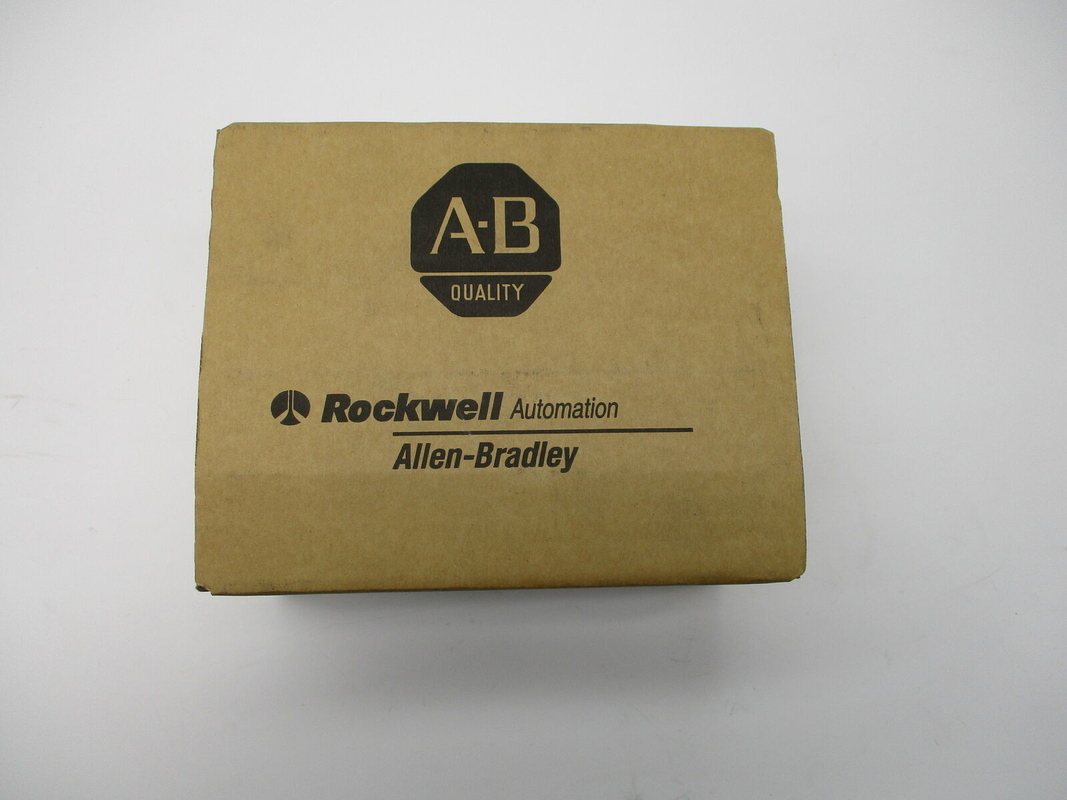

Fonte de alimentação 2.0A de Logix do estojo compacto 85-265VAC 8W Allen Bradley 1769-PA4

O AB 1769-PA4 é uma fonte de alimentação I/O CompactLogix. Pode fornecer 120 a 240 volts de energia AC e 24 volts de energia DC para os processadores, controladores,e os módulos de E/S a ele ligados. Até 8 módulos podem ser conectados a cada lado do 1769-PA4 para um máximo de 16 módulos para uma fonte de alimentação. Esta fonte de alimentação fornece 4A de corrente a 5 Volts DC ou 2A a 24 Volts DC.Este módulo mede 2.76 x 3.43 x 4.65 polegadas e pesa aproximadamente 630 g (1.39 lb). Esta fonte de alimentação suporta montagem de trilho ou painel DIN.Tem um gabinete de estilo aberto com fusível integrado que é substituível com os números de peça Littelfuse 02183.15MXP ou fusíveis Wickman 19195-3.
O 1769-PA4 tem componentes que incluem uma alavanca de autocarro com uma função de bloqueio, indicador de estado LED, uma porta de alimentação com um rótulo de identificação,com um diâmetro não superior a 50 mm,, um rótulo de placa de identificação, ranhuras de língua e ranhuras superiores e inferiores, fechaduras de trilho DIN superiores e inferiores, um bloco de terminais com tampa segura para os dedos e uma tampa para o fusível substituível.
Esta fonte de alimentação tem uma faixa de tensão de entrada selecionável de 85 a 265 Volts e 170-265 VAC ao longo de uma faixa de frequência de entrada de 47 a 63 Hertz.Seu consumo de energia é de cerca de 200 VA a 120 Volts AC e 240 VA a 240 Volts AC e sua corrente de entrada máxima é de 25 Amps a 132 Volts ACO 1769-PA4 tem uma capacidade de corrente de 4 Amps a 5 Volts DC e um de 2 Amps a 24 Volts DC, uma tensão nominal de entrada de 120 a 220 Volts AC, uma potência de 18 Watts,com uma tensão de saída de 24 volts DCA sua tensão de isolamento é contínua a 265 volts da entrada de energia AC para o sistema.

O produto AB com o número de peça 1769-PA4 é um componente CompactLogix que funciona como uma fonte de alimentação I/O.Este CompactLogix I / O alimenta fornece energia para o plano de fundo que é distribuído para os módulos de I / O Compact 1769Esta fonte de alimentação é capaz de alimentar módulos de ambos os lados da unidade.Os módulos de E/S compactos podem ser instalados em cada lado da fonte de alimentação de expansão de E/S, onde podem ser instalados até oito (8) módulos para um total de 16 módulos de E/S compactos..

Esta fonte de alimentação tem um intervalo de entrada de tensão selecionável de 85 a 265 V AC ou 170 ou 265 V AC.assegurar que a seleção correta é activada para evitar danos ao móduloEste componente de alimentação tem uma corrente nominal de saída de 4,0 A a 5 VDC e 2,0 A a 24 VDC.Esta fonte de alimentação é compatível para instalações num conjunto CompactLogix com um elevado número de saídas discretas e módulos analógicos.

Esta fonte de alimentação é instalada com um fusível interno, que pode ser substituído pelos números de peça Wickmann 19195-3.15A ou Littelfuse 02153.15MXP.

O planejamento da fonte de alimentação é essencial na construção de um conjunto CompactLogix, devido ao fato de que a fonte de alimentação é o módulo referenciado pelo requisito de classificação de distância de alimentação.Este requisito do módulo deve ser seguido para manter uma configuração CompactLogix válidaIncluindo o processador e os módulos de comunicação, nenhum módulo deve exceder a distância de alimentação definida.

Este módulo de alimentação também é configurado no software de programação RSLogix 5000 ou Studio 5000 Logix Designer.
