PLC 5 Allen Bradley 1771-HT do módulo do painel da terminação do conector do parafuso

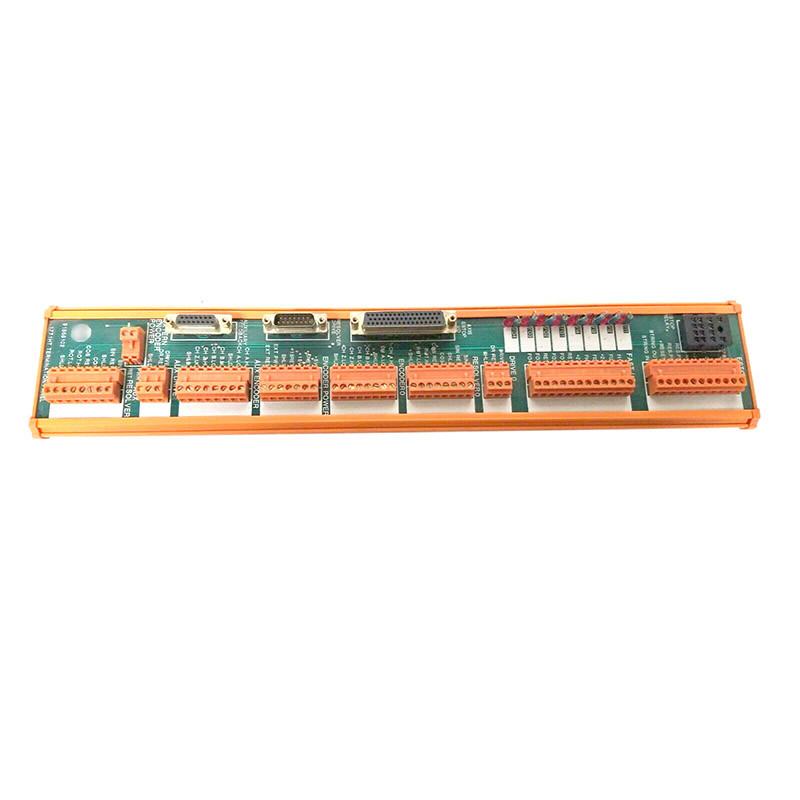

O módulo do painel da terminação 1771-HT foi fabricado por AB/Rockwell Automation como parte da linha de produtos do PLC 5. O módulo do painel da terminação de AB 1771-HT é um módulo simples do controlador que especialmente seja projetado e pretendido para o uso com os controladores do movimento da série 12X de AB IMC. Um painel da terminação é usado para cada módulo servo do controlador (SCM) ao prender a corda da E-parada, dispositivos de feedback, movimentações, e as entradas e as saídas rápidas, assim como a E-parada, tecla restaurada. Este painel da terminação é uma opção que ofereça uma maneira conveniente de conectar e pesquisar defeitos o sistema IMC 120. Algumas das características principais do módulo 1771-HT incluem conectores de D-SHELL para cabos dos módulos servo da excitação do controlador assim como do resolver. Igualmente caracteriza o tipo pluggable conectores do parafuso para prender aos dispositivos do usuário.

O painel da terminação de AB 1771-HT vem com os diodos emissores de luz rápidos do I/O que indicam o estado das 4 entradas rápidas etiquetadas de FI1 a FI4 e das saídas rápidas FO1 a FO4. Caracteriza um relé a bordo socketed para as funções da E-parada que fornecem contatos de relé para permitir as movimentações e os usuários a daisy-chain conectam até 3 controladores servo em uma corda da E-parada. Adicionalmente, há conectores pluggable separados fornecidos para que os codificadores assim como os resolvers permitam os usuários de usar o painel da terminação em sistemas do resolver ou do codificador. Ao usar a opção do módulo da terminação 1771-HT, todas as conexões do usuário à exceção do porto de comunicação RS-232 e o poder do lado do usuário são distribuídos através do painel da terminação. Todas as conexões são designadas na placa.
