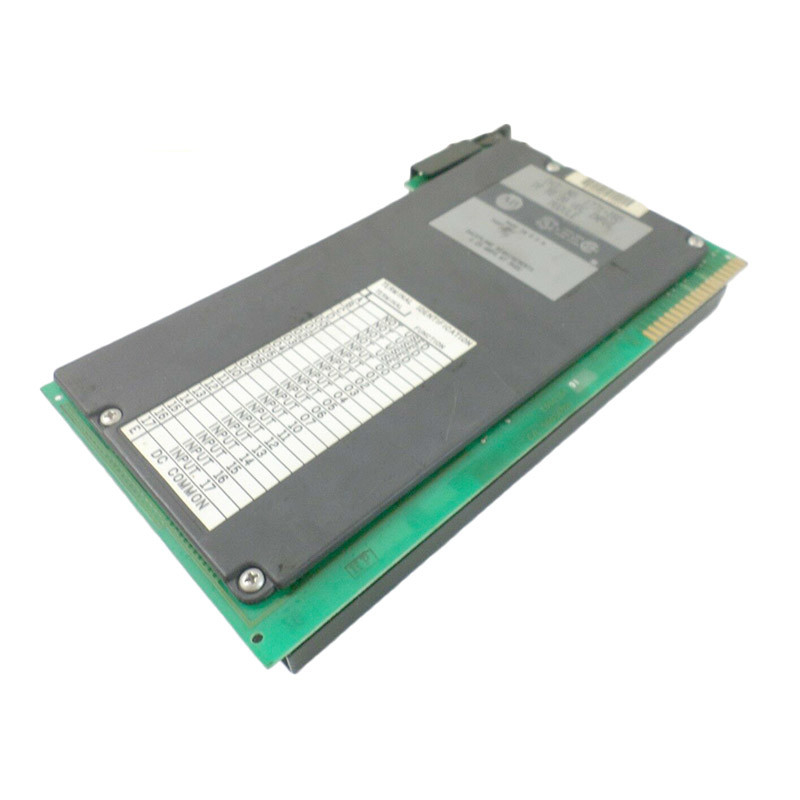

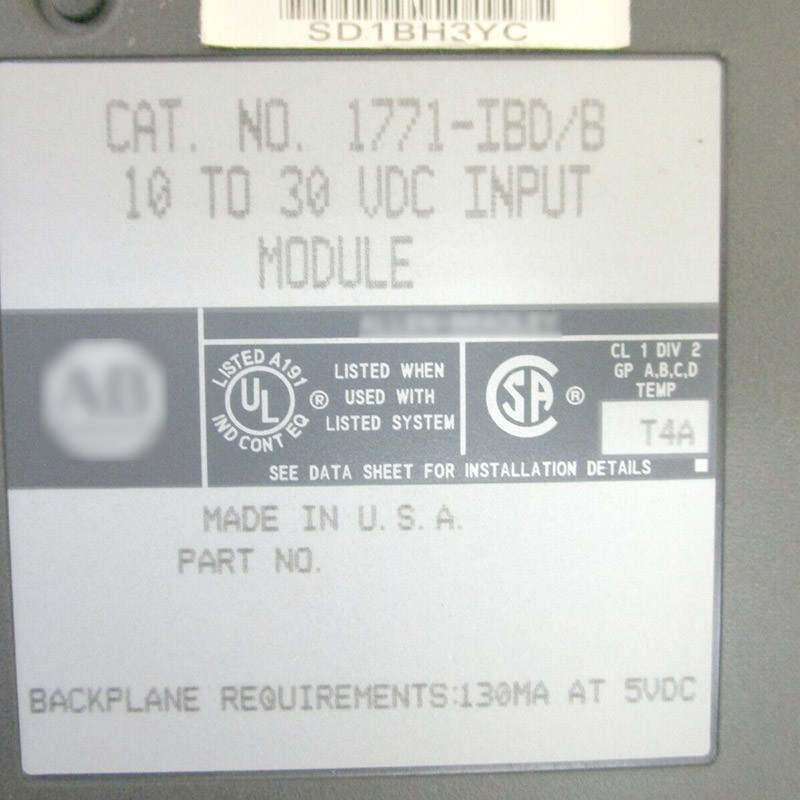

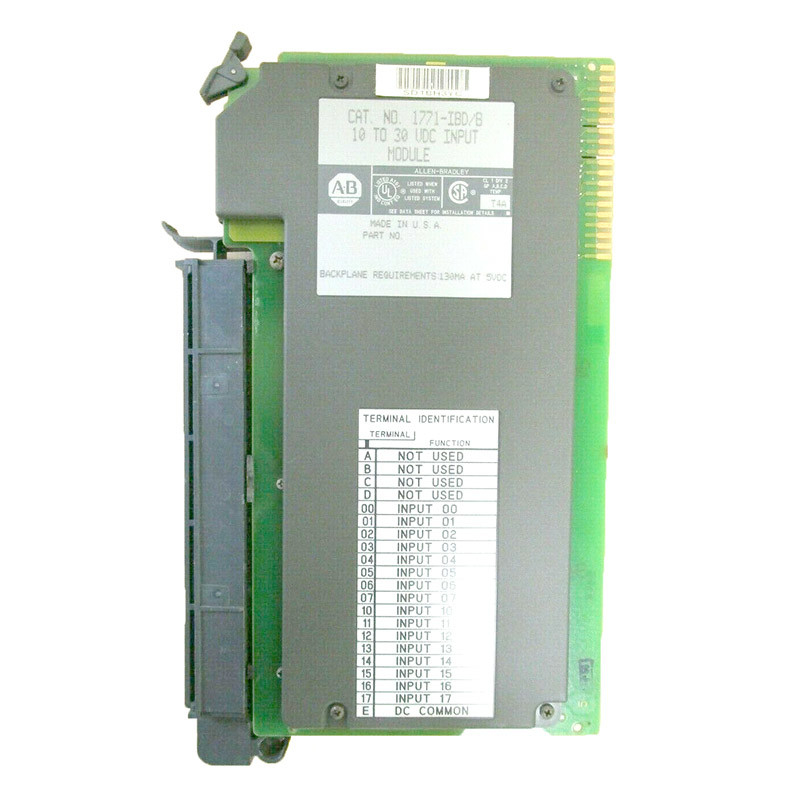

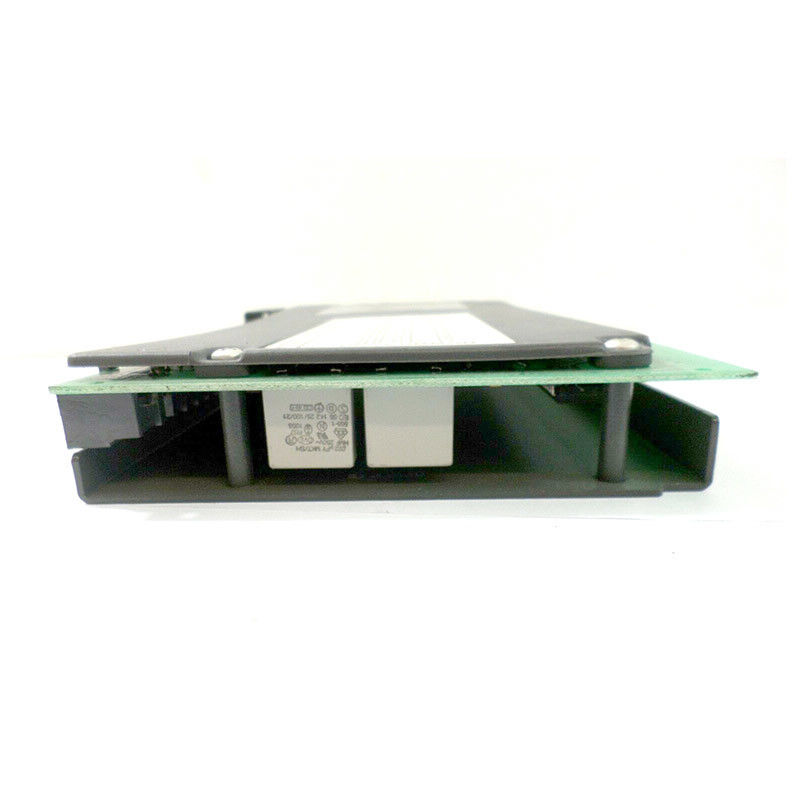

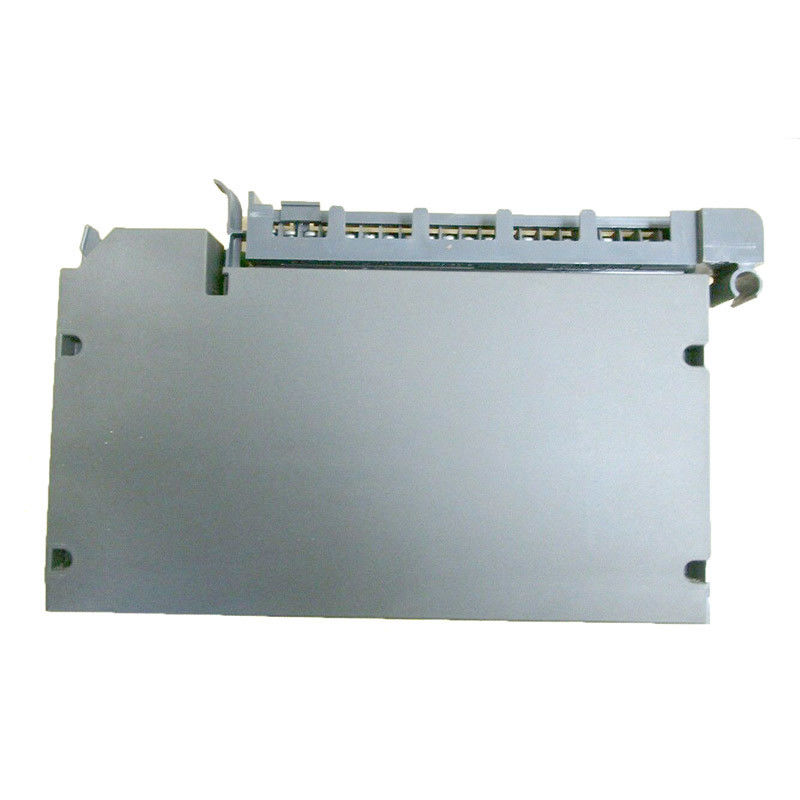

AB 1771-IBD Módulo de entrada discreto Dezesseis (16) 10-30VDC Canais de entrada de sumidouro
Especificações técnicas para o 1771-IBD
| Tipo de módulo |
Módulo de entrada de corrente contínua digital |
| Número da peça/número do catálogo. |
1771- IBD |
| Marca |
AB |
| Série |
1771 Boletim do produto |
| Número de entradas |
Dezesseis (16) Entradas |
| Faixa de tensão de funcionamento |
10 a 30VDC |
| Tempo de atraso de entrada, de desligado para ligado |
1 ms |
| Tempo de atraso de entrada, ON para OFF |
1 ms ou 6 ms |
| Dispersão do Poder |
7.3 watts (máximo), 1,0 watts (min.) |
| Dissipação térmica |
24.7 BTU/h (máximo), 3.4 BTU/h (min.) |
| Corrente de plano de fundo a 24 volts |
130mA @ 5V dc + 5% |
| Chassi compatível |
Todos os chassis I/O 1771 exceto 1771-A1, -A2 e -A4 |
| Acionamento de teclas |
Entre 10 e 12; entre 16 e 18 |
| Braço de fiação de campo |
Cat. n.o 1771-WH |
| Torque do parafuso do braço de fiação |
7-9 polegadas-libra |
| Número de entradas |
16 Insumos |
| Categoria de tensão |
10 a 60 volts DC, sumidouro (carga de fonte) |
| Tensão de funcionamento em CC |
10 a 30 volts |
| Corrente de plano de fundo |
130 miliamperes |
| Corrente DC máxima fora de estado |
2.0 Miliamperes |
| Retardo típico do sinal de corrente contínua (acendido) |
1.3 (+/- 0,1) milissegundos |
| Retardo típico do sinal de corrente contínua (desligado) |
1.3 (+/- 0,1) milissegundos |
Cerca de 1771-IBD
O AB 1771-IBD é uma entrada discreta que faz parte da família de produtos 1771.Ele é montado em qualquer um dos chassis 1771 disponíveis, exceto para 1771-A1, 1771-A2 e 1771-A4.
Módulos de entrada discretos como 1771-IBD são tipicamente usados para interfaçar dispositivos de sinalização de campo, como interruptores, sensores, contatos auxiliares que representam o estado do processo.É especialmente compatível para utilização com ON/OFF1 ou 0 ou dispositivos binários de operação.
O 1771-IBD vem com dezoito (18) indicadores de estado LED que fornecem informações sobre o estado do módulo e o estado do sinal presente em cada canal de entrada do módulo.Ele também vem com um braço de fiação de campo com número de peça de reposição compatível de 1771-WHOs braços de fiação de campo são usados para fornecer um método de fiação modular, pois podem ser removidos do módulo ao terminar os sinais.contribuem para a facilidade de manutenção, uma vez que podem ser removidos e instalados em módulos compatíveis sem a necessidade de desconectar os fios ligados.
O 1771-IBD requer uma corrente mínima de entrada de 4,5 mA a 10VDC e 15 mA a 30VDC, enquanto a corrente mínima fora de estado é de 2,0 mA @ 5VDC.Tem um atraso de sinal de entrada de 1ms para transição de sinal baixo para alto e 1ms ou 6ms para transição de sinal alto para baixo tambémTem uma dissipação de potência nominal de 7,3 Watts (máx.), 1,0 Watts (min.) e dissipação térmica de 24,7 BTU/h (máx.), 3,4 BTU/h (min.).
O 1771-IBD vem com um braço de fiação 1771-WH para facilitar a fiação e a substituição simplificada do módulo em caso de mau funcionamento do módulo, eliminando assim a necessidade de desconectar primeiro a fiação.Suporta 1⁄2É compatível com dispositivos de comutação de fontes, tais como interruptores de contacto seco, transmissores eletromecânicos,e dispositivos de comutação de painéis, como interruptores selectores e botõesO módulo 1771-IBD tem 16 entradas com uma categoria de tensão de 10 a 30 Volts DC Sink (Source load). Ele tem uma faixa de tensão operacional de 10 a 30 Volts DC. Ele tem um atraso típico de sinal de 1.3 milissegundos (± 0.1) no estado de corrente contínua ligada e 1,3 milissegundos (± 0,1) no estado de corrente contínua desligada.Tem uma dissipação máxima de energia de 6 W e uma dissipação térmica de 20.3 BTU/hora. É instalado num chassi de E/S 1771 que contém um processador PLC.Bandas de chave para colocá-lo na ranhura direita são encontrados entre os pinos 16 e 18 para o conector superior e entre os pinos 10 e 12 para o conector inferiorO módulo 1771-IBD tem um indicador de estado verde e 16 indicadores de estado vermelhos para indicação do lado do cliente no painel frontal.Contém isolamento optoelétrico para proteger os circuitos do sistema de transientes elétricosTambém contém um recurso de filtragem de entrada para reduzir o ruído elétrico.
