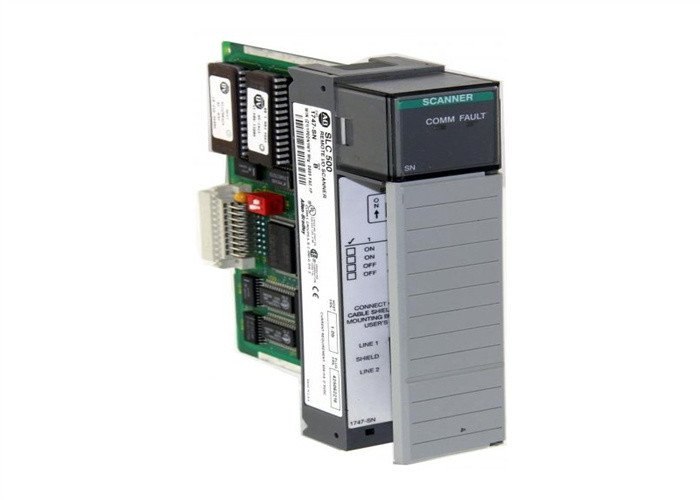

AB 1747-SN Módulo Scanner de E/S Remotas Digital RIO Novo

O 1747-SN é um módulo de comunicação Allen-Bradley projetado para permitir a comunicação de E/S Remotas (RIO) entre dispositivos que suportam o protocolo RIO. Estes incluem terminais de operador gráficos PanelView, displays de mensagens, controladores SLC500, outros Controladores Lógicos Programáveis (CLPs) e dispositivos de terceiros, como gateways e conversores de protocolo. Funcionando especificamente como um módulo scanner, ele se comunica com módulos adaptadores RIO compatíveis para solicitar atualizações de status de E/S, mensagens e diagnósticos em toda a rede RIO.

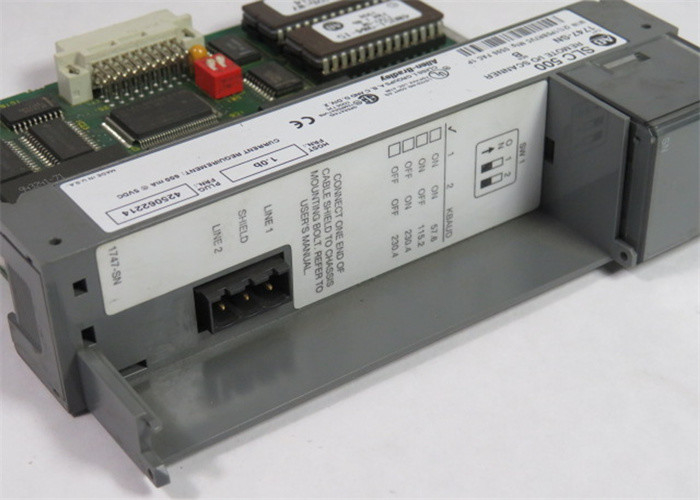

O 1747-SN está equipado com uma porta de comunicação RIO, com um terminal de 3 pinos que requer um cabo de comunicação específico (por exemplo, Belden 9463). Para a implementação do protocolo RIO, o comprimento máximo físico do fio suportado é de 3050 metros (1050 pés). Ele pode conectar até 16 dispositivos no modo normal e 32 dispositivos no modo complementar. Este módulo scanner suporta a transferência de dados a 57,6 Kbaud em um comprimento de cabo de 3048 metros e a 230,4 Kbaud em 762 metros. Os dispositivos são conectados em uma topologia em cadeia, com ambas as extremidades terminadas usando um resistor de 82 ohms.

O 1747-SN facilita o download, upload e comissionamento do controlador SLC500, bem como a transferência de dados para terminais gráficos conectados na rede. Ele também suporta passagem de E/S remotas.

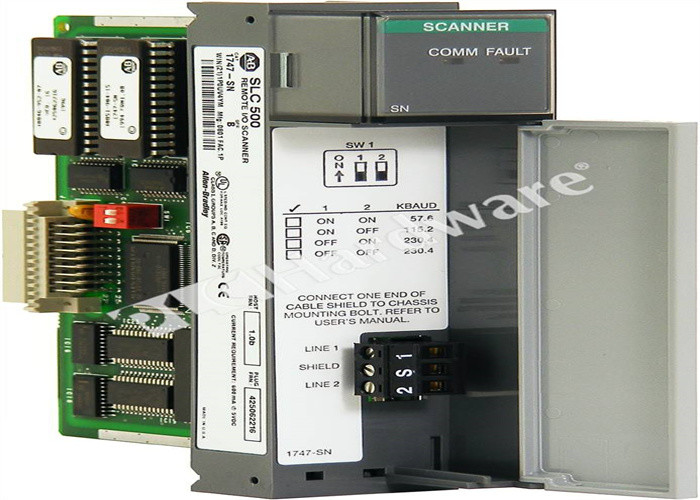

Aproveitando a capacidade estendida do nó, o 1747-SN transmite informações pelo canal de comunicação a 57,6 Kbaud em 3048 metros (10.000 pés) e a 230,4 Kbaud em um máximo de 762 metros (2.500 pés), usando um resistor de terminação de 82 ohms. Com a capacidade não estendida do nó, ele transmite nas mesmas taxas de baud (57,6 Kbaud e 230,4 Kbaud) nas mesmas distâncias de cabo (3048 metros e 762 metros), mas com um resistor de terminação de 82 ohms, 1/2 watt. Ele oferece quatro taxas de baud selecionáveis, que são configuradas usando dois interruptores DIP (Interruptor 1 e Interruptor 2).

O 1747-SN opera em uma faixa de temperatura de 0 a 60 graus Celsius, com 5 a 95% de umidade (sem condensação). Sua faixa de temperatura não operacional é de -40 a 85 graus Celsius.
