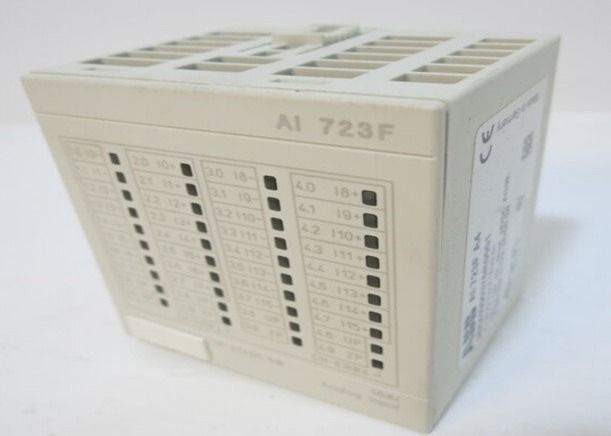

AI723F Módulo de Entrada Analógica Digital ABB 3BDH000376R0001 A 16 Canais

I. Informações gerais

• Identificação do produto: 3BDH000376R0001
• Designação do tipo ABB: AI 723F Rev. A
• Categoria do produto: I-O_Módulo
• O AI 723F é um módulo de entrada analógico de alta versatilidade projetado para sistemas de automação industrial,com canais configuráveis para suportar vários tipos de medição e integração perfeita com várias arquiteturas de controlo.

II. Funcionalidade e configuração essenciais

No coração do módulo AI 723F encontram-se os seus 16 canais de entrada, que são divididos em dois grupos distintos.Uma das principais vantagens deste módulo é que cada canal pode ser configurado individualmente para corresponder aos requisitos específicos da aplicação, eliminando a necessidade de módulos especializados adicionais e aumentando a flexibilidade do sistema.

O módulo suporta uma ampla gama de tipos de medição e entrada, incluindo:

• Sensor de tensão: 0...10 V DC ou -10...+10 V DC
• Detecção de corrente: 0...20 mA ou 4...20 mA
• Medição de temperatura: compatível com termômetros de resistência de platina (Pt100, Pt1000) e níquel (Ni1000), suportando configurações de 2 e 3 fios
• Funcionalidade de entrada digital: configurável como entrada digital quando necessário

Em termos de isolamento elétrico, os circuitos de entrada do módulo são electricamente isolados do resto dos componentes eletrónicos do módulo, garantindo a proteção contra interferências.Deve notar-se que não existe isolamento potencial entre canais individuais no interior do módulo..

III. Compatibilidade e âmbito de aplicação

O AI 723F foi concebido para uma utilização flexível em diferentes configurações de controlo industrial, com compatibilidade que inclui:

• Sistemas de E/S remotos PROFIBUS (funcionando como um PROFIBUS Slave)
• Integração direta de E/S com os controladores ABB AC 700F e AC 900F
• Requer acoplamento com as unidades terminais TU 715 F ou TU 716 F para uma operação óptima

A sua concepção multifuncional torna-o adequado para diversos cenários industriais em que a medição e recolha precisas de sinais analógicos (voltagem, corrente,Temperatura) são críticas para o controlo e monitorização dos processos.

IV. Especificações técnicas e físicas

4.1 Desempenho elétrico

• Tipo de canal: entrada analógica (AI)
• Total de canais de entrada: 16
• Resolução: 12 bits + sinal
• Signais de entrada suportados: ±10 V, 0/420 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 Dimensões físicas e peso

• Profundidade/Longo da rede: 54 mm
• Altura da rede: 76 mm
• Largura da rede: 67,5 mm
• Peso líquido: 0,15 kg

4.3 Informações sobre encomendas e alfândegas

• Código do SH: 853890 (Partes de máquinas e equipamentos elétricos; partes de aparelhos das posições 8535, 8536 ou 8537;
• Número da pauta aduaneira: 85389099

V. Conformidade ambiental

• Conformidade com o RoHS: Adere à Diretiva 2011/65/UE da UE e à sua alteração 2015/863 (datada de 22 de julho de 2019)
• Categoria de REEE: Categoria 5 ️ Pequenos equipamentos (sem dimensões externas superiores a 50 cm)
