Módulo de Fonte de Alimentação GE Fanuc IC697PWR710 125 VCC Comunicações Redundantes

GE Fanuc IC697PWR710 Módulo de alimentação 125 VDC Comunicações redundantes

Mais informações:

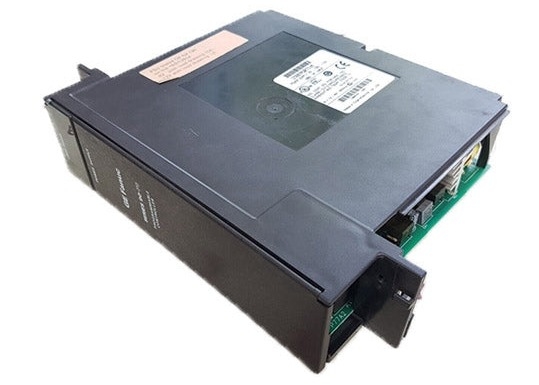

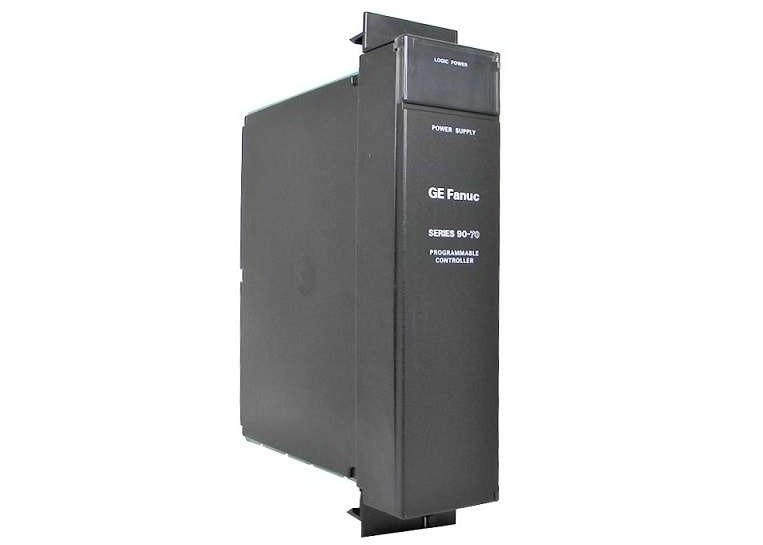

O IC697PWR710 é um módulo de alimentação dedicado para controladores lógicos programáveis (PLCs), projetado especificamente para ser montado em uma placa base da série 90-70.A sua função principal é fornecer a energia do plano de fundo essencial, que alimenta todos os outros módulos instalados na mesma placa base.

Este módulo suporta entrada de energia AC e DC externa: funciona com 90 ‰ 264 VAC (a uma frequência de 47 ‰ 63 Hz) ou 100 ‰ 150 VDC. Sob carga total, a sua potência máxima de entrada é de 90 Watts,com uma corrente de entrada de pico de meio ciclo típica de 3 Amperes e um fator de potência superior a 0.95No lado de saída, fornece uma potência máxima de 56 Watts, uma tensão nominal de saída de 5,1 VDC e uma faixa de tensão de saída de 4,90 ∼ 5,25 VDC.

Características de proteção e desempenho
O IC697PWR710 integra mecanismos de proteção de sobrevoltagem e sobrecorrente incorporados.para proteção contra sobrecorrência, um limite eletrônico integral restringe a corrente a um típico 12 Ampères.

Atributos de desempenho adicionais incluem um tempo de viagem de 21 ms, o que significa que mantém a potência de saída por 21 milissegundos após a perda da entrada de CA e a conformidade com o padrão VME C.1Para melhorar a imunidade ao ruído do sistema, o módulo está equipado com um terminal de terra dedicado.Este terminal terrestre do módulo (GND) deve estar ligado ao terminal GND do rackTodas as ligações devem ser apertadas a um binário de 1,3 Nm e devem ser utilizados apenas condutores de cobre com temperatura nominal de 75°C.

Detalhes do projeto e instalação
Fabricado pela GE Fanuc, o IC697PWR710 é um componente chave da plataforma PLC da série 90-70, com uma faixa de entrada nominal que abrange 120 ‰ 240 VAC ou 125 VDC.Incorpora circuitos de correcção do factor de potência ativo, que estabilizam o factor de potência e eliminam a necessidade de disjuntores ou cablagens de grande porte, reduzindo os custos de instalação e manutenção.

Um foco crítico do projeto é a proteção do fusível: se uma condição de sobrevoltagem desencadear uma falha interna, o módulo é projetado para evitar que o fusível de alimentação se abra.seu limite de sobrecorrente eletrônica de 12 Ampère funciona reduzindo a tensão de saída quando a corrente excede a taxa máximaEste sistema mantém o módulo seguro até que a carga elevada seja reduzida ou removida, evitando assim a falha do fusível.

O IC697PWR710 também oferece proteção de rack duplo: ele pode alimentar dois racks, onde o segundo rack requer apenas 5 VDC, e a demanda total de energia de ambos os racks permanece dentro da capacidade do módulo.Como módulo plug-in, deve ser instalado na ranhura mais à esquerda de qualquer rack IC697 padrão ou rack integrador VME.O acesso à fonte de energia é simplificado por uma porta que pode ser facilmente aberta segurando firmemente o canto esquerdo.
