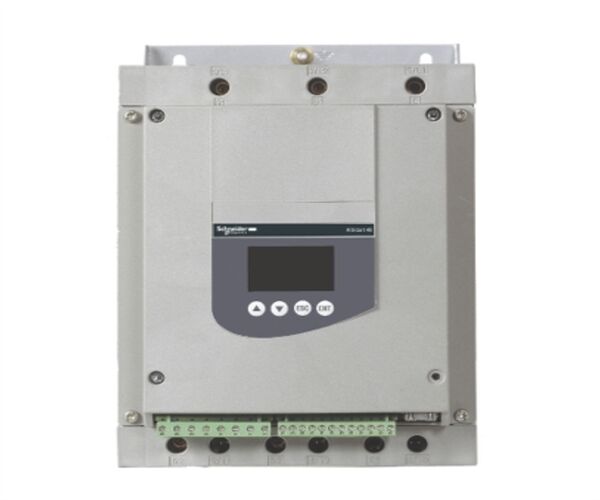

Descrição do ATS48D88Q
Esta unidade Altistart 48 de arranque/paragem suave é um controlador com 6 tiristores utilizado para arranque e paragem suaves controlados por binário de motores assíncronos trifásicos.Oferece funções de arranque suave e de desaceleração, juntamente com funções de protecção da máquina e do motorFunciona a uma tensão de alimentação nominal de 230 V a 415 V AC e até 88 A.Altistart 48 controle de binário permite iniciar sem esforço mecânico e controle suave das transições hidráulicas, com uma única rampa de aceleração, os ajustes são rápidos e fáceis, independentemente da carga.Se ligado na linha de alimentação do motor, é adequado para motores com potência nominal de até 45 kW (a 400 V) para aplicações padrão e 37 kW (a 400 V) para aplicações severasSe ligado aos terminais delta do motor, é adequado para motores com potência nominal de até 75 kW (a 400 V) para aplicações padrão e 55 kW (a 400 V) para aplicações severas.3 kg e as suas dimensões são:, 190 mm de largura, 290 mm de altura, 235 mm de profundidade. É projetado para ser usado nas aplicações mais comuns para máquinas centrífugas, bombas, ventiladores, compressores e transportadores,que se encontram principalmente na construção, indústrias de alimentos e bebidas e químicas. É conforme com a norma IEC/EN 60947-4-2 e é certificado CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO e TCF.O Altistart 48 é conectado diretamente ao Modbus através da sua porta de conector RJ45, pode também ser ligado a redes Ethernet, Fipio, Profibus DP e DeviceNet através de um módulo (ponte ou gateway) a encomendar separadamente.É concebido para ser montado em posição vertical (+/- 10 °) num painelO Altistart 48 oferece um alto desempenho com o seu sistema de controlo de binário (TCS) para arranque e desaceleração controlados, uma fácil integração em gabinetes e sistemas de controlo.Esta gama permite também melhorar continuamente o funcionamento da máquina, reduzindo o esforço mecânico ou hidráulico e limitando a perda de energia e o aumento da temperatura, além de mais.
Especificações do ATS48D88Q
Principal
| Gamma de produtos |
Altistart 48 |
| Tipo de produto ou componente |
Iniciação suave |
| Destino do produto |
Outros motores e aparelhos |
| Aplicação específica do produto |
Indústria pesada e bombas |
| Nome abreviado do dispositivo |
ATS48 |
| Categoria de utilização |
AC-53A |
| Voltagem da fonte de alimentação |
230...415 V - 15...10% |
| frequência de alimentação |
50...60 Hz - 5...5% |
| Potência do motor kW |
Conexão de 55 kW a 400 V aos terminais delta do motor para aplicações graves
Conexão de 75 kW a 400 V aos terminais delta do motor para aplicações normalizadas
18.5 kW a 230 V de ligação na linha de alimentação do motor para aplicações graves
Conexão de 22 kW a 230 V na linha de alimentação do motor para aplicações normalizadas
Conexão de 37 kW a 230 V aos terminais delta do motor para aplicações graves
Conexão de 37 kW a 400 V na linha de alimentação do motor para aplicações graves
Conexão de 45 kW a 230 V aos terminais delta do motor para aplicações normalizadas
Conexão de 45 kW a 400 V na linha de alimentação do motor para aplicações normalizadas |
Complementar
| Conexão do dispositivo |
Para os terminais do motor delta
Na linha de abastecimento do motor |
| Tipo de protecção |
Falha de fase: linha
Proteção térmica: motor
Proteção térmica: arranque |
| Normas |
IEC 60947-4-2 |
| Certificações de produtos |
CCC
CSA
SEPRO
UL (em inglês)
C-Tic
GOST
NOM 117
TCF
DNV |
| Marcação |
CE |
| Número de entrada discreto |
5 |
| Tipo de entrada discreto |
PTC, 750 Ohm a 25 °C
(Stop, Run, LI3, LI4) lógica, <= 8 mA 4300 Ohm |
| Lógica de entrada discreta |
Lógico positivo Parar, correr, LI3, LI4 no estado 0: < 5 V e <= 2 mA no estado 1: > 11 V, >= 5 mA |
| Corrente de comutação mínima |
10 mA a 6 V DC para saídas de relé |
| Número de saída discreto |
2 |
| Tipo de saída discreta |
(LO1) saída lógica 0 V configurável comum
(LO2) saída lógica 0 V configurável comum
(R1) Saídas do relé falha do relé NO
(R2) Saídas do relé final do relé de arranque NO
(R3) Saídas de relé com motor NO |
| Tipo de saída analógica |
AO de corrente de saída: 0-20 mA ou 4-20 mA, impedância < 500 Ohm |
| Protocolo de porta de comunicação |
Modbus |
| Tipo de conector |
1 RJ45 |
| Ligação de dados de comunicação |
Série |
| Interface física |
RS485 multidrop |
| Taxa de transmissão |
4800, 9600 ou 19200 bps |
| Função disponível |
Desvio externo (opcional) |
| Posição de operação |
Vertical +/- 10 graus |
| Altura |
290 mm |
| Largura |
190 mm |
| Profundidade |
235 mm |
| Peso líquido |
80,3 kg |
