Especificações técnicas do IC660EBA023
Fabricante: GE Fanuc Emerson
Linha de produtos:Genius I-O
Número da parte:IC660EBA023
Peso:20,94 kg
Descrição: Genius Bloco de entrada de termopares Assemblagem electrónica
Aplicação:Sistema de Bloco de E/S do Genius
Tensão de funcionamento:18 a 56 volts DC
Isolamento em grupo:300 volts
Classificação de potência 9.0 Watts
Tipo de termocouple: Termócúpulos do tipo J, K, T, E, B, R, S e N
CJC interna:0 a 60 graus Celsius
Intervalo externo do CJC: -25 a +150 graus Celsius
LEDs: 2 LEDs
Diagnóstico integrado: - Sim, sim.

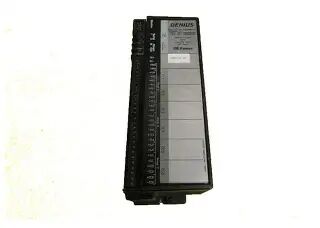

O GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly é um componente chave de um bloco de entrada de 6 canais, construído especificamente para monitoramento de entrada de temperatura.É configurado para interfacer com termopares padrão em todos os canais de entrada, permitindo a detecção e a medição precisa dos sinais de entrada de baixa tensão.
Este conjunto eletrónico está disponível em duas formas de alimentação: ou como uma unidade autónoma constituída por um bloco de termocouple, indicadores de estado LED e circuitos eletrónicos associados;ou como componente integrado de um bloco de E/S totalmente montado em fábrica (como o bloco de E/S IC660BBA023), que combina o conjunto eletrónico com um conjunto terminal (por exemplo, o conjunto terminal IC660TBA023). O IC660EBA023 abriga seis circuitos de entrada,que são logicamente divididos em três grupos isolados com 300 VDCCada grupo é equipado com dois circuitos de termocouples e duas entradas de compensação de junção a frio (CJC) remotas, que servem para fornecer uma compensação de junção a frio precisa para todas as medições de entrada.
Compatível com termopares de tipo J, K, T, E, B, R, S e N, o IC660EBA023 permite que cada canal de entrada seja configurado para CJC usando uma das três opções: um sensor externo, um sensor interno,ou um valor definido pelo utilizador.
O conjunto funciona com uma fonte de tensão contínua com uma amplitude nominal de 24/48 VDC (e uma amplitude funcional de 18 56 VDC) e tem uma potência nominal de 9,0 W.Cada canal de entrada possui um intervalo de medição de tensão de -25 mV a 150 mV e uma resolução de medição de ±10 μV, com uma precisão nominal de 8,0 Hz e uma deriva do filtro do amplificador de ± 2 μV por °C. Para CJC interno, o módulo oferece uma faixa de medição de 0 ̊60 °C com uma resolução de ± 0,01 °C.Quando emparelhado com um CJC remoto externo, aceita sinais de entrada analógicos em formato de tensão ou corrente, fornecendo uma faixa de medição de -25 ∼ 150 °C com uma precisão nominal de ± 0,1 °C.
