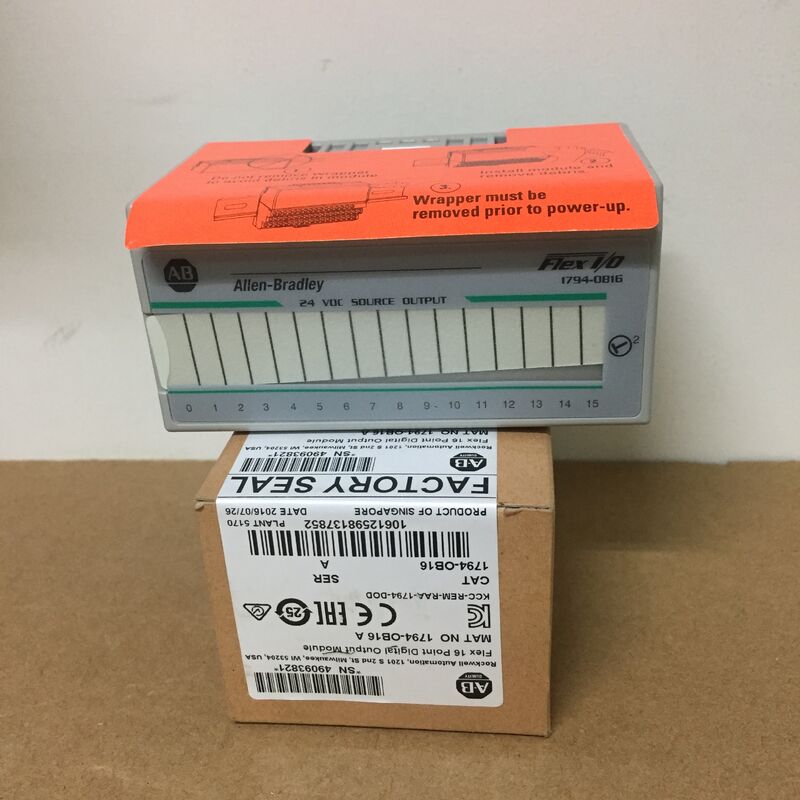

Allen-Bradley 1794-OB16 Flex IO módulo de saída discreto 16 24VDC

Allen-Bradley 1794-OB16 Flex IO módulo de saída discreto 16 24VDC

Especificações

Descrição

O módulo Allen-Bradley 1794-OB16 é um módulo de saída de corrente contínua digital para FLEX I/O. Ele tem 16 saídas de fonte de corrente.e 24 volts DC, respectivamente. A corrente nominal de saída de todas as 16 saídas (cada uma a 0.5 Amps) é de 8 Amps, enquanto a corrente mínima em estado de funcionamento é de 1 miliampere por canal e a corrente máxima em estado de funcionamento é de 500 miliampere por canalA queda máxima de tensão no estado é de 0,5 Volts DC. A corrente de surto é de 2 Amps por 50 milissegundos e é repetível a cada 2 segundos. A corrente de vazamento máxima fora do estado é de 0,5 miliamps.A tensão de isolamento é de 50 volts contínuosO módulo foi testado a 850 volts DC durante 1 segundo entre os utilizadores e o sistema.

O atraso do sinal de saída para o módulo 1794-OB16 é de 0,5 milissegundos para off-to-on e é de 1 milissegundo para on-to-off.3 watts de dissipação máxima de potência a 31.2 Volts DC. A dissipação térmica do módulo 1794-OB16 é de 18,1 BTU por hora. A tensão máxima fora de estado é de 31,2 Volts DC. As dimensões do módulo são de 3,7 x 3,7 x 2,7 polegadas.O peso aproximado do módulo 1794-OB16 é de 78 gramas.O módulo tem 16 indicadores amarelos para indicação do estado do lado do campo.O módulo tem uma caixa aberta e cumpre o código de temperatura T3 da CEI.A temperatura operacional é de -4 a 131 graus Fahrenheit.

Este módulo é fornecido com 16 canais de saída 24VDC Discreto que suportam a configuração de fiação da fonte.É usado com uma base de terminal e suporta uma variedade de base de terminal, como 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K e 1794-TB3SK. As até oito (8) instâncias de 1794-OB16 podem ser instaladas em um único rack de I/O Flex.o 1794-OB16 pode também ser utilizado como adaptador local de E/S do controlador FlexLogix ou o extensor FlexLogix Local IO (1794-FLA). Este módulo tem uma posição de chaveiro 2 e tem uma classificação de gabinete de tipo aberto.

O 1794-OB16 fornece uma gama de tensão de saída de 10 a 31,2VDC com uma tensão nominal de 24VDC. Ele mede 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 polegadas) e pesa 78 g (2,75 oz).Este módulo não vem com fusão interna, portantoOs fusíveis recomendados para a instalação de fusíveis externos são os fusíveis SAN-O MQ4-800 mA.Este módulo está equipado com dezesseis (16) campos indicadores laterais LED.

O 1794-OB16 tem uma faixa de temperatura operacional de 0 a 55 ° C (32 a 131 ° F) e temperatura de armazenamento de 55 ° C (131 ° F) com classificação de choque e vibração de 30 g e 5 g @ 10 a 500 Hz, respectivamente.Este módulo transporta c-UL-us, CSA, CE, Ex, TÜV, KC, EAC e RCM.
