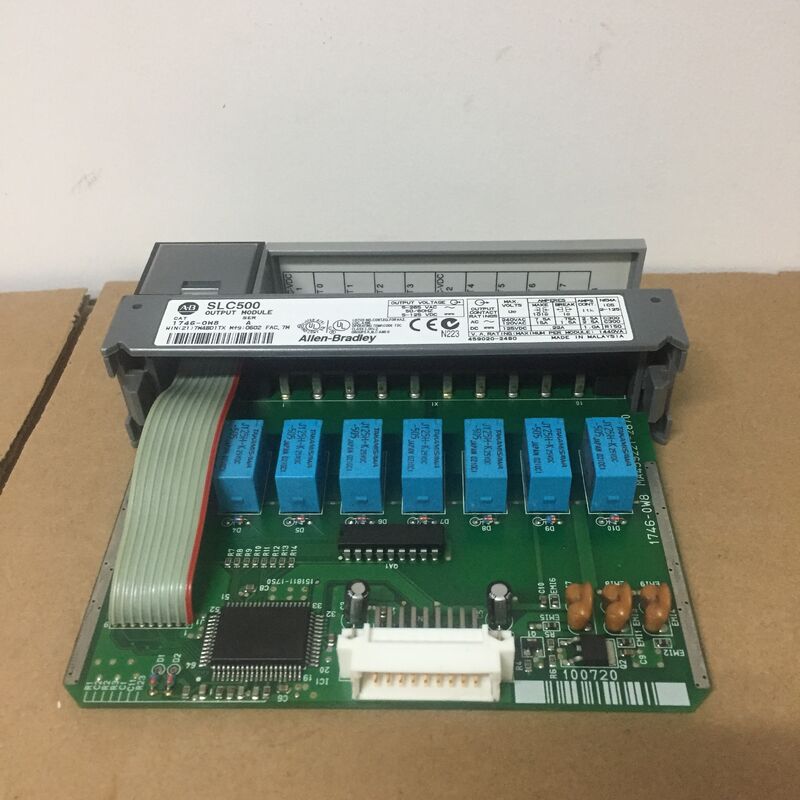

Módulo de Saída Digital de Contato Allen-Bradley 1746-OW8 SLC 500 com Oito Saídas

Descrição

O Allen-Bradley 1746-OW8 é um Módulo de Saída Digital de Contato SLC 500. Este Módulo de Saída Digital de Contato possui Oito (8) canais de Relé Normalmente Abertos (N.A.) com Tensão de Operação de 5-265 Volts AC ou 5-125 Volts DC. Ele possui Dois (2) grupos de saída com Quatro (4) canais por Comum.

O Módulo de Entrada Digital Allen-Bradley 1746-OW8 SLC 500 vem com Oito (8) saídas. Este módulo possui uma categoria de tensão de Relé AC/DC. A temperatura de operação é de -25-60 graus Celsius (-13-140 graus Fahrenheit) e a temperatura de não operação é de -40-85 graus Celsius (-40-185 graus Fahrenheit) com uma umidade relativa de 5-95% sem condensação. A vibração operacional deste módulo é de 2g a 10-500 Hz e o choque operacional deste módulo é de 30g. O Allen-Bradley 1746-OW8 possui uma dissipação máxima de calor de 3,7 Watts com 0,138 Watts por ponto.

O Módulo de Entrada Digital Allen-Bradley 1746-OW8 possui uma faixa de tensão de operação de 5-125V DC e 5-265V AC a 47-63 Hz. A corrente do backplane a 5V DC deste módulo é de 85 mA. A corrente do backplane a 24V DC deste módulo é de 90 mA. O Allen-Bradley 1746-OW8 é fornecido como equipamento de tipo aberto. O 1746-OW8 destina-se ao uso em ambientes industriais. Este módulo deve ser instalado em um ambiente com um nível de poluição não superior a Poluição 2 (conforme definido na publicação EN / IEC0664-1) quando aplicado em um ambiente Zona 2. O invólucro deve ser acessível apenas por meio de um aparelho ou ferramenta. Não desconecte o equipamento a menos que a energia tenha sido removida. Não desconecte o equipamento se a área em que ele se encontra for perigosa. Se isso for desconsiderado, um arco elétrico perigoso será criado. O Allen-Bradley 1746-OW8 é um módulo de saída de relé de Oito (8) canais fabricado pela Allen-Bradley que é usado com a plataforma de Controlador Lógico Programável (CLP) SLC 500. Ele é especificamente compatível com hardware de estilo fixo ou modular para uso com os controladores SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 e SLC 5/05.

Use este módulo com categorias de tensão de operação de 5 -125 VDC e 5 - 265 VAC. Este módulo é dividido em Dois (2) grupos com 4Quatro (4) canais por grupo para permitir a operação com tensões diferentes ou iguais. Dispositivos de supressão de surto podem ser instalados para maximizar a vida útil operacional projetada do módulo.

Além dos processadores SLC, este módulo é compatível para uso em topologia de E/S remota. Ao ser usado em um chassi de E/S remota, o slot 0 do chassi é reservado para um adaptador de comunicação SLC 500. Outros slots são compatíveis para este módulo.

Com o uso do 1746-OW8, a necessidade de relés de interposição pode ser eliminada. Relés de interposição são tipicamente usados para operação com diferentes categorias de tensão. Como este módulo já suporta a capacidade mencionada, a necessidade de circuito de interposição é eliminada, economizando espaço no painel e aumentando a relação custo-benefício.

Este módulo possui uma classificação de atraso de sinal semelhante de 10,0 ms para transições LIGADO e DESLIGADO com carga resistiva máxima. Este módulo é certificado para operação Classe 1, Divisão 2. A corrente contínua por módulo é de 16,0 Amperes AC com 8,0 A por grupo. Ele ocupa um único slot do chassi, independentemente da localização da instalação.
