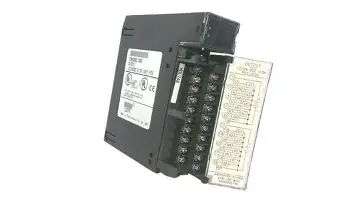

IC693MDL740 GE Módulo de saída de lógica positiva de 12 a 24 volts DC Oito canais

IC693MDL740 GE Módulo de saída de lógica positiva 12 a 24 volts DC Oito canais

IC693MDL740Mais informações:

O IC693MDL740 é um módulo de controle lógico programável (PLC) da série 90-30 da GE Fanuc.corrente de abastecimento para as cargas ligadas do módulo comum ou do autocarro de potência positivaTem dois (2) grupos de oito (8) canais cada, com cada canal classificado em carga de 0,5 Ampere.

O IC693MDL740 possui indicadores LED do painel frontal, localizados na parte superior do módulo.Estes LEDs representam individualmente o estado actuado de cada um dos canais do módulo, bem como o estado operacional do módulo.Sendo um módulo de saída de abastecimento, cada canal deste módulo é capaz de energizar cargas elétricas comuns, tais como contatores, relés, lâmpadas piloto, zumbido, buzina e outros dispositivos movidos por D24 VDC.Este módulo não vem com fusão interna assimO IC693MDL740 é instalado em qualquer fenda disponível de uma placa base de série 90-30 de 5 ou 10 ranhuras.Enquanto o controlador tem memória suficiente para acomodar este módulo de saída de 16 pontos, o número de instâncias do módulo varia.

A tensão nominal do IC693MDL740 é de 12/24 volts DC com faixa de tensão operacional de 12 a 24 volts DC (+20%, 15%). As características de saída deste módulo incluem uma corrente de entrada de 4.78 amperios por 10 ms, queda máxima da tensão de saída de 1 VDC, corrente de fuga fora de estado de 1 mA, tempo de resposta ON de 2 ms, tempo máximo de resposta OFF de 2 ms, no máximo.Este módulo tem um consumo de energia de 110 mA (todas as saídas ligadas) a partir de um autocarro de 5 volts no plano de fundo.

O módulo IC693MDL740 é um módulo de saída lógica positiva de 12 a 24 volts DC. Há 16 pontos de saída em 2 grupos de 8, com um terminal de saída de potência comum para cada grupo.O módulo IC693MDL740 possui características lógicas positivas que atuam como fonte de corrente para cargas do barramento de potência comum e positivo do usuárioO módulo IC693MDL740 é compatível com vários dispositivos de carga, incluindo solenoides e arrancadores de motor.A gama de tensão de saída para o módulo é de 12 a 24 volts DCA corrente de saída máxima por ponto de módulo é de 0,5 Ampère e a corrente de saída máxima por comum é de 2 Ampère. Os respectivos tempos de resposta máximos de ligação e desligação são de 2 milissegundos.A corrente de entrada nominal durante 10 milissegundos é de 4.78 Amp.
